Kun kaksi palomiestä löivät sopivasti päänsä yhteen, syntyi siitä yksi pieni ajatus turvallisuuden edistämiseksi, joka sitten pitkän hauduttelun jälkeen kypsyi ideana ja lopputuloksena syntyi valmis tuote. Yksinkertainen, varustettuna monipuolisilla ominaisuuksilla.
Tulipaloilta suojaaminen

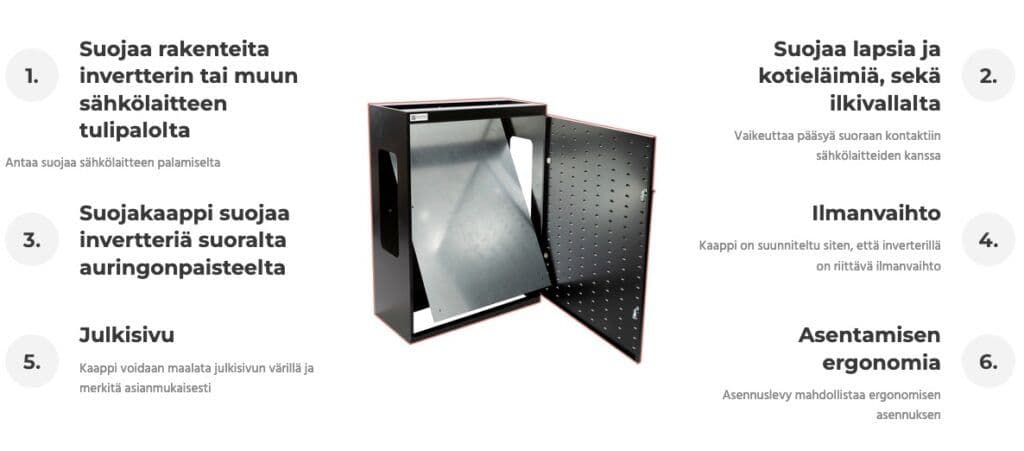

Suojakaapin tarkoituksena suojata kiinteistöä tai rakennelmaa tulipalolta. Suojakaappi antaa ratkaisun sille, että aurinkovoimaloiden asentajien ei tarvitse enää jatkossa tehdä omia ratkaisuja kiinteistöjen ja rakennelmien tulipalolta suojaamiseksi, sekä tarvittavien normien täyttämiseksi. Helpoin tapahan olisi täyttää normit kivilevyllä tai muulla palamattomalla alustalla, mutta osataanko vielä huomioida täysin kaikkia muita turvallisuutteen vaikuttavia asioita?
Suojakaappi asennetaan seinälle seinämateriaalista riippuen, suoraan seinään kiinni (palamaton materiaali) ja muissa tapauksissa jätetään suojaväli nylon holkkeja ja kansipultteja apuna käyttäen (palava materiaali), jotta mahdollinen tulipalosta syntyvä kuumuus ei johtuisi palavaan materiaaliin tai rakenteeseen, eikä oikosulusta johtuva valokaari pääse sytyttämään rakenteita.
Suojakaappi on valmistettu metallista ja sen sisällä on irrotettava asennuslevy. Palosuojakaappi asennetaan siten, että palavasta materiaalista tehdyn seinän ja kaapin väliin jää noin 2,5 – 5 senttimetrin mittainen suojaväli, sekä kaapin sisällä olevan asennuslevyn ja kiinteän tausta väliin jää toinen 3,3 senttimetrin mittainen suojaväli. Kaapin asennuslevy on 2 millimetriä paksua kuumasinkittyä peltiä. Tällöin palavasta sähkölaitteesta ei johdu niin paljoa lämpöä seinärakenteisiin, jotta se mahdollistaisi sen syttymisen.
Pienjännitesähköasennuksia koskevan standardin SFS 6000 vuoden 2022 painos edellyttää, että aurinkosähköjärjestelmän vaihtosuuntaajan ja mahdollisten erillisten DC-kytkimien asennusalustan on oltava palamatonta materiaalia. (712.420.101 Aurinkosähkögeneraattorin turvallisuus).
Suojaa myös lapsia, kotieläimiä, sekä ilkivallalta
Suojakaapin tarkoituksena on parantaa henkilöturvallisuutta, koska se vaikeuttaa tahallista tai tahatonta kontaktia sähkölaitteisiin.
Vaikeuttaa esimerkiksi lasten, kotieläinten, sekä ilkivallantekijöiden pääsyä suoraan kontaktiin sähkövoimalan invertterin, jännitteellisiin sähköjohtoihin, katkaisijoihin tai muihin kaappiin asennettuihin sähkölaitteisiin. Yleisimpiä tilanteita kotipihalla voisi olla jalkapallon tai muun lasten lelun osuminen invetteriin.
Osaltaan lisäturvaa antaa se, että suojakaapin alareunassa oleva tuuletusaukko on varustettu lapsisuojalla, jolloin se vaikeuttaa lapsen tai kotieläimen pääsemistä kiinni kaapissa oleviin sähkölaitteisiin.
Suojakaapin molemmissa alareunoissa ja alhaalla keskellä on yhteensä kolme 50 mm halkaisijalla olevaa asennusreikää, joita suojaa läpivientikumit. Sähköjohdot asennetaan yhtä mittaisen alumiiinisuojaputken sisään, jonka asentaja voi päättää suoraan suojakaapin sisään, sekä tehdä samalla sille vedonpoistajan.
Suojaa invertteriä suoralta auringonpaisteelta
Suojakaapin tarkoituksena on suojata sen sisällä olevia sähkölaitteita muuttuvilta sääolosuhteilta. Esimerkiksi invertteriin kohdistuva suora auringonpaiste voi ylikuumentaa sen, joka itsessään lyhentää laitteen elinikää ja voi pahimmassa tapauksessa hajottaa sen. Tämän vuoksi osa invertterien valmistajista on kieltänyt invertterin asentamisen suoraan auringonpaisteeseen. Samalla suojataan itse laitteet kulumiselta ja invertterin, sekä kytkinten liitännät joutuvat vähemmän tekemisiin sään kanssa.
Invertterin asennusmenetelmät ohjeistetaan valmistajien toimesta.
Ilmanvaihto
Suojakaappi on suunniteltu siten, että siinä on riittävä ilmankierto, mikä varmistaa sen, että kaapissa olevat sähkölaitteet eivät ylikuumene (kyljissä, pohjassa ja katossa aukot, sekä ovessa erikoisvalmisteiset puolikuu -tuuletusreiät).
Erikoisvalmisteiset puolikuu -muotoiset tuuletusreiät mahdollistava ilman kiertämisen oven suunnasta ja samalla myös estävät edestäpäin tulevan sateen ja auringon vaikutuksen.
Suorassa auringonpaisteessa tehdyn testin perusteella, jäi invertterin pinta 7,9 astetta Celsiusta viileämmäksi, kuin suorassa auringonpaisteessa olleella samaisella invertterillä. Testissä ilman lämpötila oli 22 astetta, pilvetön aurinkoinen taivas. Teho invertterillä 10kW / 10KVA, aurinkoinen keli (32 x 410W aurinkopaneelit). Mittaukset tehtiin 2 tuntia 30 minuutin erolla toisistaan.
Julkisivujen haasteet ja rakennusmääräykset
Suojakaappi voidaan tarvittaessa maalata julkisivun värillä, mikä parantaa asennusmahdollisuuksia myös julkisilla paikoilla. Usein taajama- ja kaupunkialueilla on erittäin tiukat rakennusmääräykset, joka ei mahdollista julkisivusta poikkeavien laitteiden asennusta. Kiinteistön ilmeeseen istuva suojakaappi voi parantaa asennuksen mahdollisuutta huomattavasti varsinkin, kun sen voisi saada kiinteistön väreihin sopivana.
Suojakaappi voidaan varustaa varoituskylteillä, jotka näin ollen näkyvät paremmin ja sitä kautta mahdollistaa pelastustoimintaan, sekä huolto- ja remonttia tekevien turvallisuutta (löytää turvakytkimet helpommin ja tiedostaa aurinkosähköjärjestelmän olemassaolon). Suojakaappi on myös oiva paikka aurinkovoimalan kohdekortin säilytykselle, josta huolto- ja pelastushenkilöstö saa sen tarvittaessa käyttöönsä.
Kokemusten perusteella varoituskylttejä on asennettu mitä erikoisempiin paikkoihin, jolloin niitä ei ole pystytty riittävän helposti havaitsemaan, kuin myös samalla ne eivät välttämättä osoittaneet turvalaitteiden asennussijaintia riittävällä tasolla.
Suojakaappi on toteutettu siten, että sen oven kätisyys voidaan vaihtaa helposti, joka mahdollistaa myös sen, että ahtaissa asennuspaikoissa asentaminen on mahdollista (esim. ovi ei jää asentajan tielle). Ovessa on kiinteät salpalukot, mitkä eivät vaadi erillistä avainta.
Myös asentamisen ergonomiaa ajateltu
Suojakaappi on suunniteltu siten, että se parantaa asentajan työergonomiaa ja työturvallisuutta siten, että laitekaappi voidaan asentaa seinään valmiiksi ennen lopullista kytkentää. Itse laitekaapin irrotettava asennuslevy voidaan irrottaa ja asentaa siihen tulevat sähkölaitteet ergonomisella työskentelykorkeudella, sekä säältä suojassa ja vähentää mahdollisten aputasojen käyttöä asennuksessa.
Kaapin kiinnitys on suunniteltu siten, että se voidaan kiinnittää tukevasti. Kaapin runkoon on tehty viisi avaimenreikä aukkoa, joka mahdollistaa kaapin helpon asemoimisen.
Kaapin runko kiinnitetään viidellä kiinnityspultilla. Kiinnitys tapahtuu siten, että kaapille määritellään sopiva sijainti kaapin yläreunassa olevan keskimmäisen pulttireiän mukaan.
- Asennuslevy voidaan myös irrottaa seinään asennuksen vaiheessa, jotta kaapista saadaan ylimääräinen paino pois. Asennuslevyyn voidaan samaan aikaan kiinnittää invertteriä ja kytkimiä, kun itse kaappia asemoidaan paikoilleen.
- Ensimmäisenä kaappi voidaan ripustaa yhdellä kiinnityspultilla ja asemoida vesivaa’alla suoraan, jonka jälkeen loppujen pulttien reikien paikat on helppo merkitä ja porailla valmiiksi. Tämä asennustapa helpottaa merkittävästi betoniseiniin asentamista.
- Kaappi voidaan tämän jälkeen ottaa alas, ruuvata kaikki loput kiinnityspultit merkkien mukaisiin pakkoihin ja tämän jälkeen ripustaa takaisin paikoilleen ja kiristää lopulliselle paikalle.
Suojakaapin sisällä on irrotettava / portaattomasti kallistettava asennuslevy, joka mahdollistaa lisäksi myös erogonomisen asennustavan. Asennuslevy voidaan irrottaa ja tarvittavat sähkölaitteet kiinnittää sopivassa asennuspaikassa, jonka jälkeen se on kerralla nostettavissa paikoilleen ja viimeistely voidaan tehdä tarvittaessa kallistettuna, näin ollen asennusta ei tarvitse tehdä huonossa asennossa. Lopuksi asennuslevy kiinnitetään tukevasti neljällä ruuvilla kiinni suojakaappiin.
SOLARePROTECT® suojakaapit ovat laadukkaista ja ne valmistetaan Suomessa. Yrityksen perusajatuksena on suunnitella ja valmistaa tuotteita, mitkä parantavat ihmisten arjen turvallisuutta.
Lisätietoa löydät osoitteesta solareprotect.com
